技術規格：
應用范圍：
尼日利亞250T活性石灰生產線
2016年尼日利亞大型建材公司與泰達簽訂了年產8萬噸高活性氧化鈣生產線設備合同，設備主要包括煅燒工段的石灰回轉窯、煤磨、袋式收塵器等，經客戶驗收后十分滿意，安裝過后，設備在客戶現場運行平穩。
原料: 石灰石
產量：250t/d
土耳其100TPD海綿鐵煅燒窯
客戶經過探訪和溝通交流對泰達技術部門為客戶量身打造的配置以及泰達的實力所打動，很快簽訂了一整套產量100噸每天的海綿鐵煅燒設備，目前設備在客戶處已經完成安裝調試運行。
原料: 海綿鐵
產量：100t/d

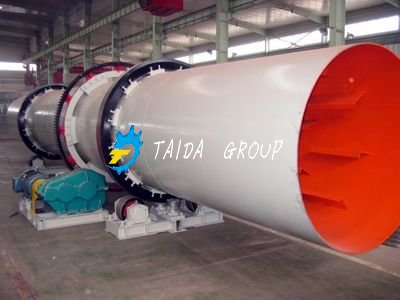

一、用途
轉筒冷卻機是一種處理大量物料的冷卻器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、建材、食品、輕工、化工、煤炭、醫藥礦產業中。
回轉圓筒冷卻器一般適應于顆粒狀物料，也可用于部分摻入物料的辦法冷卻粘狀膏狀物料或溫
度較高的物料。他的優點是生產能力大、適用范圍光、流量阻力小、操作上允許波動范圍較大、操作方便等。
二、結構與原理
1、結構：轉筒冷卻機由1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體;15、冷卻水等部分組成
另外可根據用戶需求設計冷卻槽或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
2、轉筒冷卻機工作原理：
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入冷卻器內。冷卻器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端流出，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在
筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使熱物料得以冷卻，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高冷卻速率并促進物料前進。冷卻體一般分為冷空氣等。載熱體經冷卻器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
三、技術數據
| 規格型號 （mm） | 轉速 （r/min） | 斜度 （%） | 進氣溫度 （℃） | 生產能力 （t/h） | 重量 （t） |
| Ф800×8000 | 3.8 | 5 | ≤700 | 0.8-2.0 | 3.5 |
| Ф1000×10000 | 3.8 | 5 | ≤700 | 1.0-3.5 | 5.6 |
| Ф1200×10000 | 3 | 3 | ≤700 | 1.8-5 | 14.04 |
| Ф1500×12000 | 2.08 | 5 | ≤800 | 3.3-7.5 | 17.76 |
| Ф1800×14000 | 2,08 | 5 | ≤800 | 5-9 | 29 |
| Ф2200×12000 | 4.7 | 5 | ≤700 | 6-12 | 33 |
| Ф2200×18000 | 4 | 5 | ≤800 | 10-15 | 53.3 |
四、各種冷卻裝置的特性
在選擇冷卻設備的同時，首先要了解冷卻器的特性。
1、冷卻器對冷卻物料的適應能力，如能否達到物料要求的冷卻程度，冷卻產品的均勻程度。
2、冷卻器對產品的質量有無損害。因?yàn)橛械漠a(chǎn)品要求保持結晶形狀、色澤；有的產品要求在冷卻中不能變形或龜裂。
3、冷卻裝置的熱效率高低這是冷卻的主要技術經濟指標。
此外，還應了解冷卻器的經濟處理能力，冷卻設備的生產強度或冷卻速率。冷卻強度大，所用設備小，其固定投資較少，否則相反；冷卻系統的阻力大小，決定冷卻系統機械能的消耗，系統阻力小，機械能消耗少，操作費用就低。冷卻器器負數設備的多少，有時可能影響這種冷卻器的應用。例如，懸浮狀態冷卻裝置，離不開有效的粉塵分離設備，可靠的通風設備和濕物料的供給裝置等，雖然冷卻器本身尺寸不大，但由于輔助設備很笨重，應用應受到限制。同時，還要求冷卻設備操作控制方便，勞動條件良好。
